PCIE-Q470-R10

|

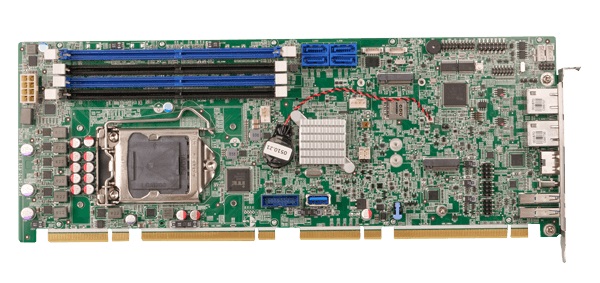

PCIE-Q470-R10Процессорная плата PICMG 1.3 с сокетом LGA 1151 для 10th/11th Generation Intel Core i9/i7/i5/i3/Pentium/Celeron, чипсет Intel Q470E, 4xDIMM DDR4 до 128Гб, HDMI, 2x2.5GLAN, 8xUSB 3.2, 6xUSB 2.0, 2xRS232 + 2xRS422/485, DIO 12-bit, 4xSATA (RAID 0/1/5/10), 4xM.2, AT/ATX
|
||||||||||
Основные | ||
| Производитель | IEI | |
Процессор | ||
| Тип процессора | 8th/9th Generation Intel Core i9/i7/i5/i3/Pentium/Celeron | |
| Количество процессоров | 1 | |
| Socket | 1151 | |
| Chipset | Intel Q470E | |
Память | ||
| Макс. объем памяти | 128 Гб | |
| Тип памяти | DDR4 | |
| Разъемы | 4 х 288-pin DDR4 2933 МГц DIMM | |
Видео и аудио | ||
| Видеоконтроллер | Встроен в Chipset | |
| Интерфейсы | HDMI | |
| Разъемы | HDMI | |
Сеть | ||
| Сетевой контроллер | 2 x Intel I225V | |
| Число каналов | 2 | |
| Скорость | 10/100/1000 | |
| Сетевые разъемы | 2xRJ45 | |
Работа с накопителями | ||
| Каналов SATA | 4 x SATA (RAID) | |
Порты ввода-вывода | ||
| COM | 2xRS-232 + 2xRS422/485 | |
| Каналов USB | 14 | |
| тип USB | 2.0, 3.2 | |
| Дискретные входы/выходы | 12 бит (GPIO) | |
Дополнительные параметры | ||
| Дополнительные интерфейсы | 4xM.2 | |
| Сторожевой таймер | 1...255 c | |
Условия работы и хранения | ||
| Температура рабочая | 0...60 °C | |
| Температура хранения | -30...70 °C | |
Габариты и масса | ||
| Длина | 338 мм | |
| Высота | 126 мм | |
| Масса, кг. | 0.5 | |
| Масса в упаковке, кг | 1 | |
PCIE-Q470_20220310_EN.pdf (1.4 Mб)
